DS 90 tűzzáró kábel átvezető rendszer. Beépítési méret: 74 mm. Alkalmazható: tégla, beton, gipszkarton. Falvastagság: 100mm, Átvezethető kábelek (max. 5×2,5mm2) száma: 6

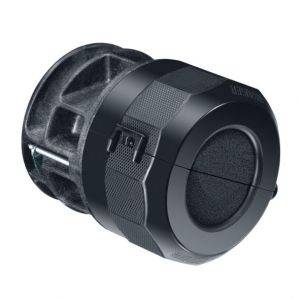

A DS 90 / 74 mm tűzvédelmi átvezető két részből áll, amelyeket egyszerűen egymáshoz kell illeszteni és a helyére rögzíteni. A külső részt, a falat AFS technológiával lezáró átvezető hengert egy Ø 74 mm-es nyílásba helyezzük és egyszerűen, a KAISER gipszkarton szerelvénydobozhoz hasonlóan rögzítjük. Ezután a másik részt, a tömítőelemet a kábelek köré helyezzük, az átvezető hengerre toljuk, és bajonett-idom segítségével, hallható kattanással jobbra forgatva lezárjuk. Ez biztosítja a átvezető biztonságos zárását.

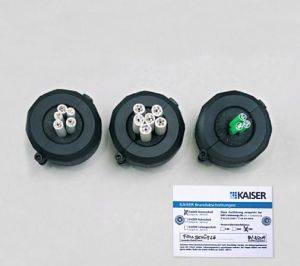

A tömítőelem roncsolásmentesen nyitható utólagos szerelések esetén. További kábelek gyorsan átvezethetők rajta. A tűzvédelmi átvezető rendszer további tömítés nélkül újra lezárható.

További információk:

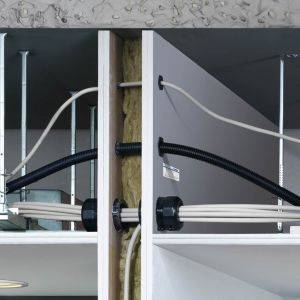

Mind a DS 90 / 74 mm-es, mind a DS 90 / 120 mm- tűzvédelmi átvezető rendszer lehetővé teszi a kábel- és védőcső bevezetések biztonságos, látható és tanúsított tűzvédelmi tömítését tűzvédelmi falakban (EI30-EI90) könnyűszerkezetes szerkezetekben, valamint tégla és beton falakban. Lehetővé teszik a kábelek és kábelkötegek, valamint az egyes vezetékek és védőcsövek tömítését. A kétrészes tömítőhenger és a nyitható tömítőelem lehetővé teszi a meglévő kábelekre vagy csővezetékekre történő felszerelést is. A tömítőelemnek a hűtőbordákkal való meghosszabbításával a rendezett kötegelés és ezáltal a füstmentes helyiségelválasztáshoz optimális tömítés érhető el és bioztosítható a speciális szivacsbetétekkel.

Az extra nagy tömítőgallér biztosítja a helyiség füstmentes elválasztását még pontatlan nyílások esetén is. A doboztömítő rendszerek beton- és falazott falakba történő beépítése speciális tűzgátló anyagok használata nélkül történik. A beépítéshez elegendő a Ø 82 mm vagy Ø 150 mm-es furat és a kereskedelemben kapható rögzítési anyagok, mint például vakolat, habarcs vagy gyorsan kötő gipsz.
