Profinet SK 2x2xAWG22/7 UL/CSA Typ B

Felhasználás:
Adatkábel analóg és digitális továbbításához.
Jeltovábbítás a Profinet szabvány szerint ipari környezetben.

Műszaki adatok:
IEEE 802.3: Ethernet 10Base-T; Gyors Ethernet 100Base-T
IEEE 802.5: 16 MB; ISDN; FDDI; ATM

Szaványok
EN 50288-2-1; EN 50173; ISO / IEC 11801 2. kiadás;
IEC 61156-5; PROFInet

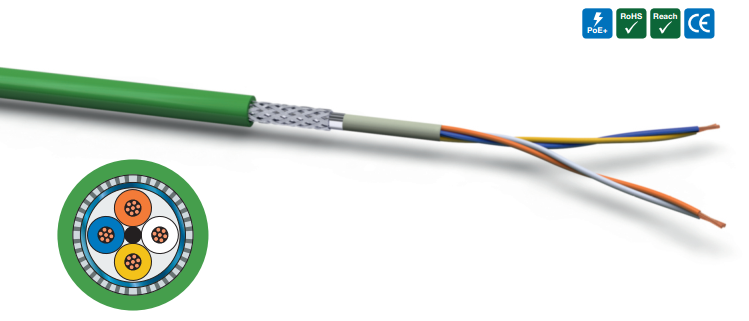

Felépítés:
Vezető: réz, sodrott huzal, ónozott, AWG 22/7
Érszigetelés: PE
Réz vezető Ø: 1,50 ± 0,05 mm
Színezéssel azonosított erek
Sodrat: csillagnégyes
Belső köpeny anyaga: speciális PVC
Árnyékolás: alumínium kompozit fólia és rézfonat, többhuzalos, horganyzott
Külső köpeny anyaga: speciális PVC
Külső köpeny színe: zöld, RAL 6018
Tűzállóság:  EN 60332-1-2
RoHS 2011/65 / EU

Eletromos tulajdonságok:
Hurok ellenállás max. 120 Ω / km
Szigetelési ellenállás min. 5 GΩ x km +20 ° C-on
Működési kapacitás nom. 50 nF / km
Jellemző impedancia 100 Ω ± 5 Ω
Vizsgálati feszültség 700 V / AC
Névleges feszültség U₀ / U 125 V
NVP értéke kb. 0,66 c
Jelátviteli idő max. 510 ns / 100m
A jelátviteli idő különbsége <25 ns / 100m
Csillapítás > 80 dB
Ellenállás <20 mΩ / m 10MHz-nél


Rögzített beépítési hőmérséklet-tartomány -20 ° C és + 70 ° C között
Telepítéskor: -10 ° C és + 50 ° C között
max. hajlítási sugár rögzített beépítés 5 x külső Ø
max. hajlítási sugár 10 x külső-Ø mozgatva
Maximális húzóerő 100N
